服务器BMC口全攻略：功能、登录与厂商详解

2025-03-12

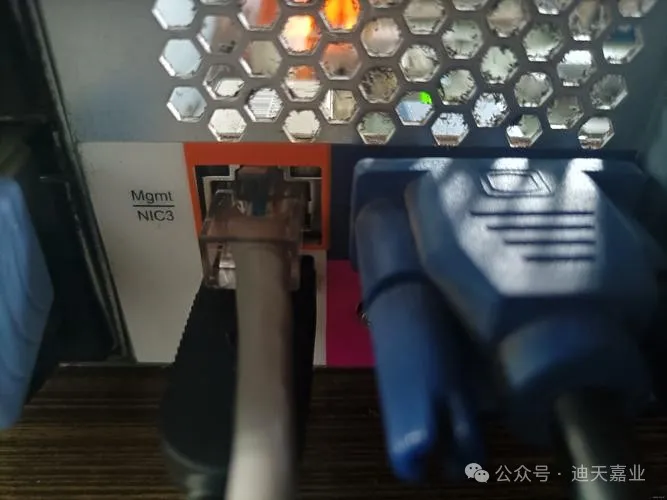

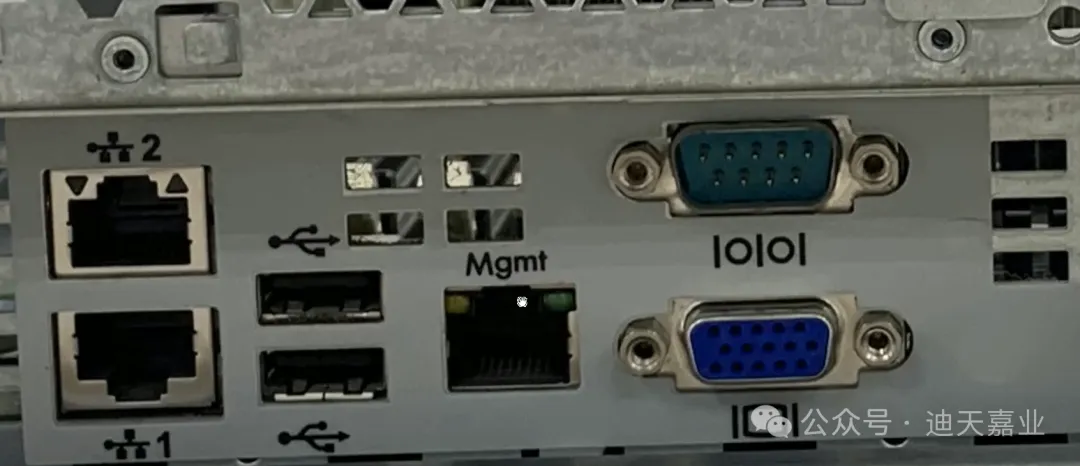

BMC（Baseboard Management Controller）是服务器上用于远程管理的硬件模块，通常通过专用的管理网口（BMC口）进行访问。它提供了对服务器的远程监控、控制和管理功能，即使服务器操作系统宕机，也能通过BMC进行故障排查和重启操作。

一、硬件监控与管理

  1. 系统健康监控

    • 功能描述：BMC实时监控服务器的硬件状态，包括CPU温度、风扇转速、电源电压、硬盘健康状态等。

    • 技术实现：通过传感器（如I2C、SMBus）采集硬件数据，并存储在BMC的寄存器中。

    • 应用场景：当硬件参数超出预设阈值时，BMC会触发告警或自动执行保护措施（如关机）。

  2. 电源管理

    • 功能描述：支持远程开关机、重启、电源状态查询等操作。

    • 技术实现：通过IPMI（Intelligent Platform Management Interface）协议实现电源控制。

    • 应用场景：运维人员无需物理接触服务器，即可远程完成电源操作。


二、远程访问与控制

  1. KVM over IP

    • 功能描述：提供远程键盘、视频和鼠标（KVM）功能，允许用户通过网络直接操作服务器。

    • 技术实现：通过虚拟化技术将服务器的视频输出和输入设备重定向到远程客户端。

    • 应用场景：适用于操作系统安装、故障排查等需要直接交互的场景。

  2. 虚拟介质挂载

    • 功能描述：支持将本地ISO镜像文件挂载为服务器的虚拟光驱，用于远程安装操作系统或软件。

    • 技术实现：通过BMC的网络接口传输镜像文件，并模拟为物理光驱。

    • 应用场景：无需物理介质即可完成系统安装或修复。



三、日志记录与告警

  1. 系统日志记录

    • 功能描述：BMC会记录服务器的硬件事件、操作日志和错误信息。

    • 技术实现：日志存储在BMC的非易失性存储器（NVRAM）中，支持通过IPMI或Web界面查看。

    • 应用场景：用于故障排查、性能分析和合规性审计。

  2. 告警与通知

    • 功能描述：当检测到硬件故障或异常时，BMC会触发告警并通过邮件、SNMP trap等方式通知管理员。

    • 技术实现：告警信息通过IPMI或专用管理协议发送到指定的接收端。

    • 应用场景：实现服务器状态的实时监控和快速响应。


四、安全管理

  1. 用户权限管理

    • 功能描述：BMC支持多用户管理，可为不同用户分配不同的操作权限。

    • 技术实现：基于角色的访问控制（RBAC），支持本地用户和LDAP/AD集成。

    • 应用场景：确保只有授权人员可以访问和管理服务器。

  2. 安全通信

    • 功能描述：支持加密通信（如HTTPS、IPMI over LAN with encryption）以防止数据泄露。

    • 技术实现：使用TLS/SSL协议对管理流量进行加密。

    • 应用场景：保护远程管理过程中的敏感信息。




五、固件与配置管理

  1. 固件更新

    • 功能描述：支持通过BMC更新服务器固件（如BIOS、BMC自身固件）。

    • 技术实现：通过Web界面或命令行工具上传固件镜像并完成更新。

    • 应用场景：修复漏洞、提升性能或增加新功能。

  2. 系统配置管理

    • 功能描述：允许通过BMC修改服务器的硬件配置（如RAID设置、启动顺序）。

    • 技术实现：通过IPMI或专用管理协议与BIOS/CMOS交互。

    • 应用场景：远程调整服务器配置以适应不同的业务需求。


六、高可用性与冗余设计

  1. 双BMC配置

    • 功能描述：部分高端服务器支持双BMC配置，以提高管理系统的可靠性。

    • 技术实现：主备BMC之间通过专用链路同步状态，实现故障切换。

    • 应用场景：确保在BMC故障时仍能正常管理服务器。

  2. 冗余管理网络

    • 功能描述：支持多个管理网口（如主备BMC口）以实现网络冗余。

    • 技术实现：通过链路聚合（Link Aggregation）或故障切换（Failover）技术实现。

    • 应用场景：避免因网络故障导致的管理中断。



主流服务器厂商的BMC登录方式

以下是常见服务器厂商的BMC默认用户名、密码及登录方式：

1. 戴尔（Dell）

  • BMC名称：iDRAC（Integrated Dell Remote Access Controller）

  • 默认IP：192.168.0.120（可通过iDRAC设置界面修改）

  • 默认用户名：root

  • 默认密码：calvin

  • 登录方式：

  • 浏览器访问：https://<BMC_IP>

  • 命令行工具：hponcfg（HPE专用工具）

2. 惠普（HPE）

  • BMC名称：iLO（Integrated Lights-Out）

  • 默认IP：DHCP自动分配（可通过iLO界面或BIOS设置查看）

  • 默认用户名：Administrator

  • 默认密码：密码通常印在服务器标签上，或为admin。

  • 登录方式：

    • 浏览器访问：https://<BMC_IP>

    • 命令行工具：hponcfg（HPE专用工具）

3. 联想（Lenovo）

  • BMC名称：XClarity Controller（XCC）

  • 默认IP：DHCP自动分配（可通过BIOS或LCD面板查看）

  • 默认用户名：USERID

  • 默认密码：PASSW0RD（注意是数字0，不是字母O）

  • 登录方式：

    • 浏览器访问：https://<BMC_IP>

    • 命令行工具：ipmitool

4. 华为（Huawei）

  • BMC名称：iBMC（Intelligent Baseboard Management Controller）

  • 默认IP：192.168.1.100（可通过BIOS或LCD面板查看）

  • 默认用户名：root

  • 默认密码：Huawei12#$

  • 登录方式：

    • 浏览器访问：https://<BMC_IP>

    • 命令行工具：ipmitool

5. 浪潮（Inspur）

  • BMC名称：BMC

  • 默认IP：DHCP自动分配（可通过BIOS或LCD面板查看）

  • 默认用户名：admin

  • 默认密码：admin

  • 登录方式：

    • 浏览器访问：https://<BMC_IP>

    • 命令行工具：ipmitool

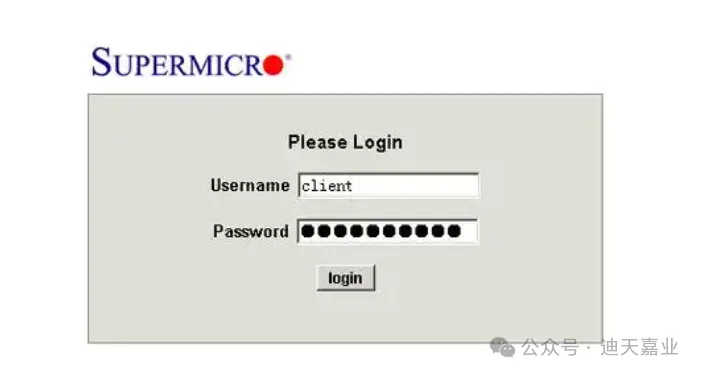

6. 超微（Supermicro）

  • BMC名称：IPMI

  • 默认IP：DHCP自动分配（可通过BIOS或LCD面板查看）

  • 默认用户名：ADMIN

  • 默认密码：ADMIN

  • 登录方式：

    • 浏览器访问：https://<BMC_IP>

    • 命令行工具：ipmitool


BMC登录的注意事项

  1. 修改默认密码

    • 首次登录后，建议立即修改默认密码，以增强安全性。

  2. IP地址配置

    • 如果BMC口未配置静态IP，可以通过服务器BIOS或LCD面板查看DHCP分配的IP地址。

  3. 网络连接

    • 确保管理网络与业务网络隔离，避免安全风险。

  4. 固件更新

    • 定期更新BMC固件，以修复漏洞并提升功能。

常用BMC管理工具

  1. IPMI工具

    • ipmitool：跨平台的命令行工具，支持远程管理。

    • 示例命令：ipmitool -H <BMC_IP> -U <用户名> -P <密码> power status（查看电源状态）

  2. 厂商专用工具

    • 戴尔：racadm

    • 惠普：hponcfg

    • 华为：ipmcset、ipmcget

  3. Web界面

    • 通过浏览器访问BMC的Web界面，是最直观的管理方式。
